Pagar Pengaman Fleksibel (Guardrail Fleksibel)

A. Definisi :

Pagar Pengaman adalah kelengkapan tambahan pada jalan yang berfungsi sebagai pencegah pertama bagi kendaraan bermotor yang tidak dapat dikendalikan agar tidak keluar dari jalur lalu lintas.

Pagar Pengaman (guardrail), meliputi:

a. Pagar Pengaman kaku (rigid);
b. Pagar Pengaman semi kaku;
c. Pagar Pengaman fleksibel; dan
d. Pagar Pengaman lainnya

B. Ketentuan Penggunaan Pagar Pengaman (guardrail) :

Pagar Pengaman dipasang pada lokasi dengan kriteria:


  • Jurang atau lereng atau tempat tertentu dengan kedalaman lebih dari 3,5 (tiga koma lima) meter dan kelandaian lebih dari 33 % (tiga puluh tiga) persen;
  • Tikungan pada bagian luar jalan dengan radius tikungan lebih dari 30 (tiga puluh) meter dimana di sisi jalan terdapat potensi bahaya (hazard); dan
  • Ruang milik jalan (rumija) yang terdapat bangunan struktur di sisi bahu jalan seperti pilar jembatan, tiang lampu, atau bangunan lain yang berpotensi mambahayakan.

Pagar Pengaman dilengkapi dengan tanda dari bahan bersifat reflektif dengan warna:

  • Merah pada sisi kiri arah lalu lintas;
  • Putih pada sisi kanan arah lalu lintas.
  • Bahan bersifat reflektif berbentuk lingkaran dengan ukuran diameter paling kecil 80 mm (delapan puluh milimeter).


Gambar Penempatan Reflektor Pada Pagar Pengaman

Ukuran Jarak Pemasangan Tanda Reflektif Pagar Pengaman  adalah sebagai berikut:
    • 4 (empat) meter untuk jalan menikung dengan radius tikungan kurang dari 50 (lima puluh) meter;
    • 8 (delapan) meter untuk jalan menikung dengan radius tikungan lebih dari 50 (lima puluh) meter;
    • 12 (dua belas) meter untuk jalan lurus dengan kecepatan antara 60 (enam puluh) kilometer per jam sampai dengan 80 (delapan puluh) kilometer per jam; dan
    • 20 (dua puluh) meter untuk jalan lurus kecepatan di atas 80 (delapan puluh) kilometer per jam.

    C. Ketentuan Penggunaan Pagar Pengaman Fleksibel  :

      Pagar Pengaman fleksibel adalah berupa Pagar Pengaman fleksibel jenis wire rope.

      Gambar Wire Rope


      Pagar Pengaman fleksibel  meliputi komponen:
      1. Kabel baja;
      2. Tiang penyangga (supporting post);
      3. Pengunci kabel (cable hook);
      4. Penutup tiang penyangga (post cap);
      5. Rumah pondasi tiang penyangga (post socket); dan
      6. Reflektor.


      Pagar Pengaman fleksibel berfungsi untuk:
      1. Pengamanan sisi kiri dan kanan pada jalan lurus; dan
      2. Pemisah antara jalan dengan fasilitas lain, meliputi:
        • Pejalan kaki;
        • Jalur khusus sepeda; dan
        • Utilitas lainnya.

      D. Spesifikasi Pagar Pengaman Semi Kaku (Guardrail Semi Rigid) :
      Gambar Tipikal Penampang Melintang Pagar Pengaman Fleksibel


      Ketentuan Komponen Utama

       1. Kabel baja  memiliki ukuran diameter :
      • 3/4 (tiga per empat) inci sampai dengan 7/8 (tujuh per delapan) inci untuk jalan nasional; dan
      • 1/2 (satu per dua) inci untuk fasilitas pejalan kaki dan lajur khusus sepeda serta utilitas lainnya.
      2. Bentuk post C-Shaped dengan ukuran 50 mm x 100 mm x 4 mm.


      3. Kabel Baja dipasang pada Ketinggian paling atas 750 (tujuh ratus lima puluh) milimeter dan paling bawah 550 (lima ratus lima puluh) milimeter dari permukaan perkerasan.
      4. Kabel Baja dipasang dengan jarak paling jauh 4.800 (empat ribu delapan ratus) milimeter antar tiang penyangga dan paling dekat 2.000 (dua ribu) milimeter serta semakin rapat apabila mendekati angkur terminal.
      5. Ruang Bebas yang tersedia minimal 4.000 (empat ribu) milimeter di belakang pagar pengaman.

      6. Kabel baja terbuat dari bahan yang tahan terhadap korosi dan temperatur sinar matahari yaitu dengan pelapisan galvanis;

      7. Tiang penyangga terbuat dari besi baja dengan tebal pelapisan proses galvanisasi paling kecil 70 (tujuh puluh) mikron.

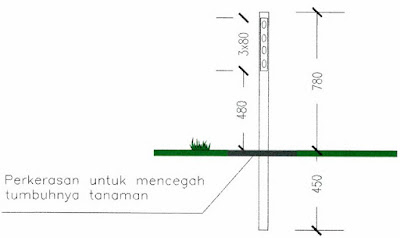

      Gambar Pagar Pengaman Fleksibel Dengan Empat Kabel

      E. Pemasangan Pagar Pengaman Semi Kaku (Guardrail Semi Rigid) :

      Pagar pengaman fleksibel ditempatkan dan dipasang pada:
      1. Jalan lurus dan datar atau pada jalan dengan kemiringan 1 banding 10;
      2. Tikungan jalan dengan radius tikungan paling kecil 200 (dua ratus) meter;
      3. Panjang pemasangan paling kecil 24 (dua puluh empat) meter;
      4. Defleksi ruang bebas di belakang pagar pengaman paling kecil 4 (empat) meter.


      Gambar Pagar Pengaman fleksibel Pada Jalan Berkecepatan Rendah


      Gambar Pagar Pengaman fleksibel Pada Jalan Berkecepatan Tinggi


      Sumber :Permenhub 82/2018
